三爪高速中空油压夹头

直径100*高度43，增加DLC涂层，使卡盘的抗腐蚀性更加优秀，并且增加至HRC109度的硬度，使定位齿极难磨损，可重复装夹250万次，应用于中、小型金属加工机械的主轴及工作台面，需8个M6螺钉从正面安装锁紧。主要技术参数：形式/规格主轴鼻端番号ABC(h6)DEFHJOPB-206A2-517081140Φ82.563205PCDΦ12252OPB-208A2-621591170Φ106.375225PCDΦ15066OPB-210A2-8254100220Φ139.719305PCDΦ18081 形式/规格KMN maxN minVWOPB-2066-M10×1.5P2036.3533.62037.5OPB-2086-M12×1.75P2546.642.93039.5OPB-2106-M16×2P3054.650.14043 形式/规格O maxO minP maxP minQRSTOPB-20621.19.16.9-5.13112232OPB-20826.611.69.9-6.13514252OPB-21033.113.68.9-10.14016252 形式/规格UXY通孔直径柱塞行程爪行程OPB-206M60×2P73104.8OPB-208M75×2P80133.4(mm)(mm)（直径）OPB-210M90×2P110171.452125.566167.481198.8 形式/规格最高回转速最大拉力最大静压持力最大设定油压OPB-206OPB-208rpm(minˉ1)（KN）（KN）压力（mpa）OPB-21060002200（21.5）5900（58）21（2.0）50003400（33）8800（86）26（2.5）42004300（42）11100（109）20（2.0）形式/规格净重（kg）搭配油压缸型号夹持范围OPB-20612.3P1452SΦ13～Φ170OPB-20821.7P1666SΦ47～Φ215OPB-21033.6P1881SΦ34～Φ254

相关产品

全国服务热线

400-1678-456

立即咨询

产品介绍

产品说明

研发、制造、销售、服务相结合的工贸一体型企业

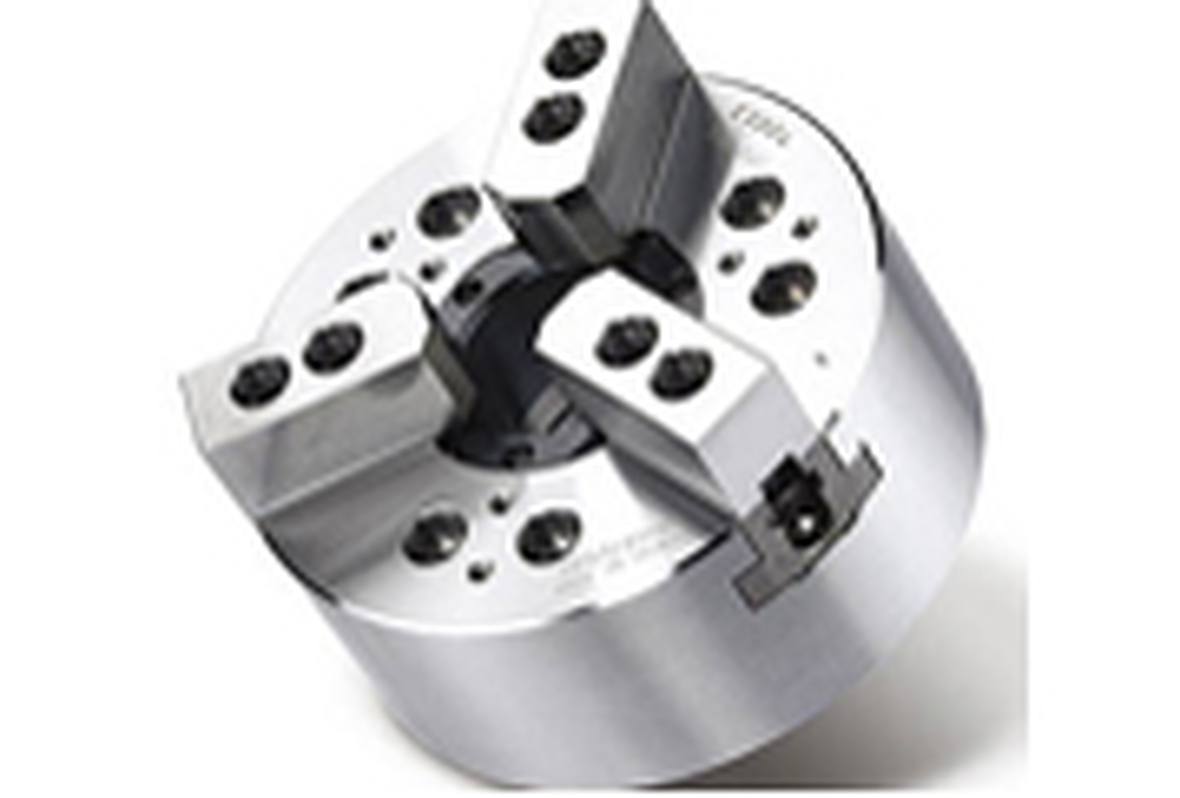

直径100*高度43，增加DLC涂层，使卡盘的抗腐蚀性更加优秀，并且增加至HRC109度的硬度，使定位齿极难磨损，可重复装夹250万次，应用于中、小型金属加工机械的主轴及工作台面，需8个M6螺钉从正面安装锁紧。

主要技术参数：

形式/规格	主轴鼻端番号	A	B	C(h6)	D	E	F	H	J
OPB-206	A2-5	170	81	140	Φ82.563	20	5	PCDΦ122	52
OPB-208	A2-6	215	91	170	Φ106.375	22	5	PCDΦ150	66
OPB-210	A2-8	254	100	220	Φ139.719	30	5	PCDΦ180	81

形式/规格	K	M	N max	N min	V	W
OPB-206	6-M10×1.5P	20	36.35	33.6	20	37.5
OPB-208	6-M12×1.75P	25	46.6	42.9	30	39.5
OPB-210	6-M16×2P	30	54.6	50.1	40	43

形式/规格	O max	O min	P max	P min	Q	R	S	T
OPB-206	21.1	9.1	6.9	-5.1	31	12	23	2
OPB-208	26.6	11.6	9.9	-6.1	35	14	25	2
OPB-210	33.1	13.6	8.9	-10.1	40	16	25	2

形式/规格	U	X	Y	通孔直径	柱塞行程	爪行程
OPB-206	M60×2P	73	104.8
OPB-208	M75×2P	80	133.4	(mm)	(mm)	（直径）
OPB-210	M90×2P	110	171.4	52	12	5.5
				66	16	7.4
				81	19	8.8

形式/规格	最高回转速	最大拉力	最大静压持力	最大设定油压
OPB-206
OPB-208	rpm(minˉ1)	（KN）	（KN）	压力（mpa）
OPB-210	6000	2200（21.5）	5900（58）	21（2.0）
	5000	3400（33）	8800（86）	26（2.5）
	4200	4300（42）	11100（109）	20（2.0）
