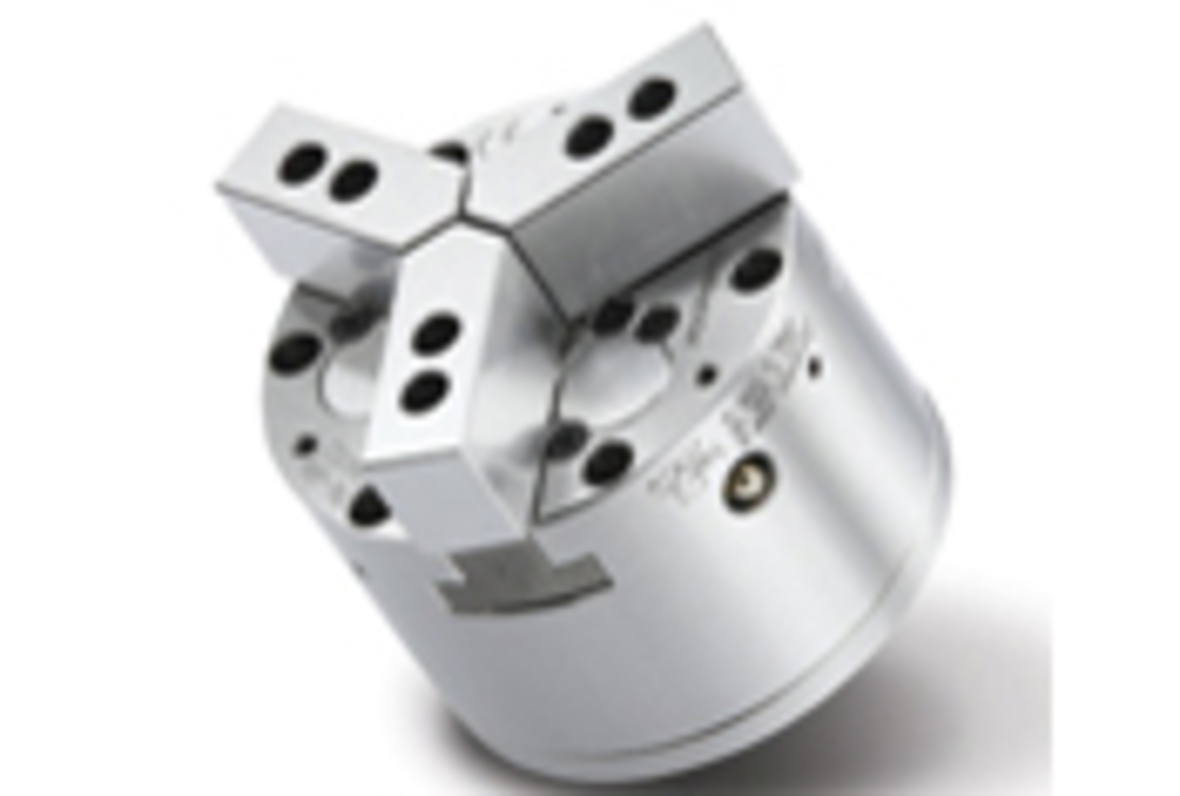

三爪超精密气压夹头

夹持工件的同轴度及重现精度可达成1um。预设治具孔及预留自动润滑管道：爪壳预设治具孔，有额外固定需要时不须再追加加工；且预留自动润滑管道，可与自动润滑装置连结。前置式汽缸：汽缸与夹盘直结设计，确保作动及夹持的稳定性。生爪精密定位：设有定位销使生爪在重复拆装时仍保持良好的定位精度。超高精度夹持提高工作效率：夹持工件的同轴度及重复夹持精度可达成1um，简化操作，实现高效率的精密加工。主要技术参数：型式/规格ABCDED1d(H7)D2HhWM2TK-0420.7512.712.7101.63082.55182570.33.2166-M5×0.8PTK-0639.7512.712.7152.440124.972634.570.33.22212-M5×0.8PTK-0865.7525.4––203.245167.64505099.57256-M10×1.5P 型式/规格M3T1T2TK-049～Φ3.183-M5×0.8P(PCDΦ88.9)––TK-069～Φ3.183-M6×1P(PCDΦ135.89)3-M6×1P(PCDΦ110)TK-086～Φ6.363-M8×1.25P(PCDΦ182.88)3-M8×1.25P(PCDΦ150) 型式/规格T3M1R1R2R3TK-04––6-M5×0.8P(PCDΦ88.9)30°––––TK-063-M6×1P(PCDΦ135.89)6-M6×1P(PCDΦ135.89)30°30°45°TK-083-M8×1.25P(PCDΦ100)6-M10×1.5P(PCDΦ182.88)30°30°30° 型式/规格爪T.I.R爪行程直径重复夹持精度空压夹持力Griooing Force(0.7mpa)最高回转速净重TK-040.00130.001310-3.145004.4TK-060.00130.001790-7.845009.8TK-080.00130.0011450-14.3400026.3

相关产品

全国服务热线

400-1678-456

立即咨询

产品介绍

产品说明

研发、制造、销售、服务相结合的工贸一体型企业

主要技术参数：

型式/规格	A	B	C	D	E	D1	d(H7)	D2	H	h	W	M2
TK-04	20.75	12.7	12.7	101.6	30	82.55	18	25	70.3	3.2	16	6-M5×0.8P
TK-06	39.75	12.7	12.7	152.4	40	124.97	26	34.5	70.3	3.2	22	12-M5×0.8P
TK-08	65.75	25.4	––	203.2	45	167.64	50	50	99.5	7	25	6-M10×1.5P

型式/规格	M3	T1	T2
TK-04	9～Φ3.18	3-M5×0.8P(PCDΦ88.9)	––
TK-06	9～Φ3.18	3-M6×1P(PCDΦ135.89)	3-M6×1P(PCDΦ110)
TK-08	6～Φ6.36	3-M8×1.25P(PCDΦ182.88)	3-M8×1.25P(PCDΦ150)

型式/规格	T3	M1	R1	R2	R3
TK-04	––	6-M5×0.8P(PCDΦ88.9)	30°	––	––
TK-06	3-M6×1P(PCDΦ135.89)	6-M6×1P(PCDΦ135.89)	30°	30°	45°
TK-08	3-M8×1.25P(PCDΦ100)	6-M10×1.5P(PCDΦ182.88)	30°	30°	30°

型式/规格	爪T.I.R	爪行程直径	重复夹持精度	空压夹持力	Griooing Force (0.7mpa)	最高回转速	净重
TK-04	0.001	3	0.001	310	-3.1	4500	4.4
TK-06	0.001	3	0.001	790	-7.8	4500	9.8
TK-08	0.001	3	0.001	1450	-14.3	4000	26.3
